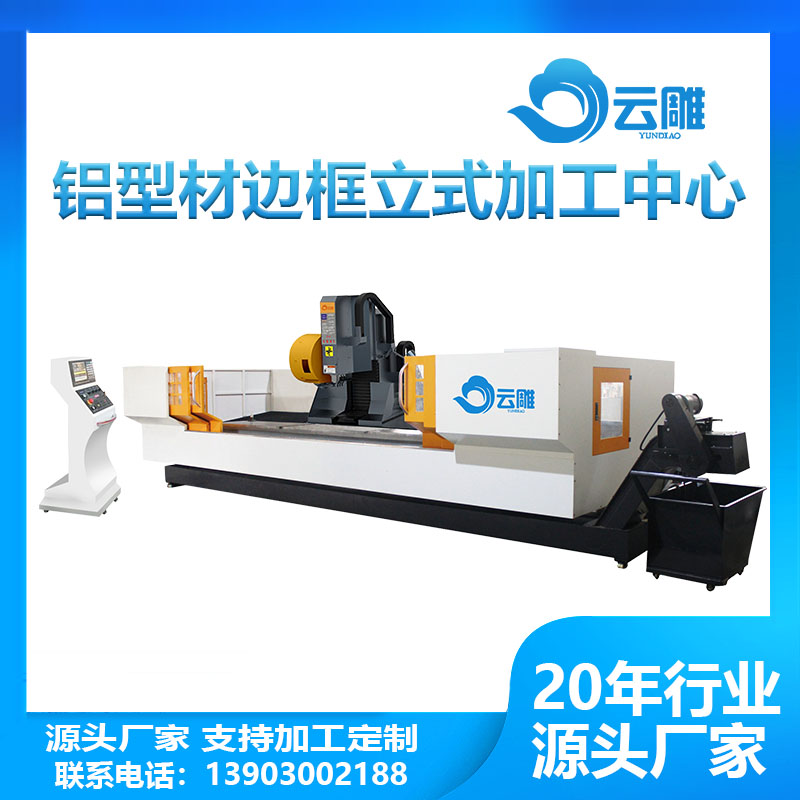

云雕工业型材加工中心设备报价方案模板 铸造结构，加工更高效
文章作者：admin 人气：822发表时间：2021-09-16 09:46:24
| 云雕工业型材加工中心参数总表 | |||||||
| 行程 | 行程X(主轴左右移动) | mm | 4500 | ||||
| 行程Y(主轴前后移动) | mm | 400 | |||||
| 行程Z(主轴上下移动) | mm | 400 | |||||
| 主轴鼻端到夹具面距离 | mm | 50 | |||||
| 进给 | 三轴 | X | Y | Z | |||
| 快移速度 | m/min | 60 | 20 | 20 | |||
| zui大进给速度 | m/min | 60 | 20 | 20 | |||
| 切削进给 | mm/min | 1-~15000 | 1-15000 | 1~1500 | |||
| 定位精度 | mm | 士0.05 | 士0.02 | 土0.02 | |||
| 重复定位精度 | mm | 士0.05 | 士0.02 | 士0.02 | |||
| 三轴传动规格 | 三轴伺服马达 | 功率 | kw | 2 | 1 | 1.3 | |
| 堵转扭矩 | N.m | 11.9 | 4.77 | 7.88 | |||
| 最大输出转速 | rpm | 3000 | 3000 | 3000 | |||
| 电主轴 | 功率 | kw | 15 | ||||
| 最大扭矩 | N.m | 16 | |||||
| zui大输出转速 | rpm | 18000 | |||||
| 刀库 | 刀库形式 | 直线刀库 | |||||
| 刀柄规格 | BT40 | ||||||
| 刀具数量 | 把 | 10 | |||||
| 气源 | Mpa | >0.6Mpa600L/min | |||||
| 切削冷却 | 喷水式循环冷却系统 | ||||||
| 除屑方式 | 排屑系统 | 自动排屑系统 | |||||
| 护罩方式 | 机床防护 | 半封闭式钣金罩 | |||||
| 导轨防护 | X风琴式导轨防护 | ||||||
| 机床尺寸 | 机床高度(Z轴〉 | mm | 2600 | ||||
| 机床宽度(Y轴> | mm | 1800 | |||||
| 整机长度 | mm | 6300 | |||||
| 整机重量 | T | 4,5 | |||||
| 电源要求 | 21kw3相,380V,50/60HZ | ||||||
| 运行环境温度(24小时内平均温度不高于35"C) | 5~40度 | ||||||
| 运行环境相对湿度 | 30~70 | ||||||
| 震动强度 | 小于0.5G | ||||||
| 远离尘埃多,腐蚀性、有机性气体环境 | |||||||
| 接电地阻 | 小于10欧(单独接地,串联接地) | ||||||
