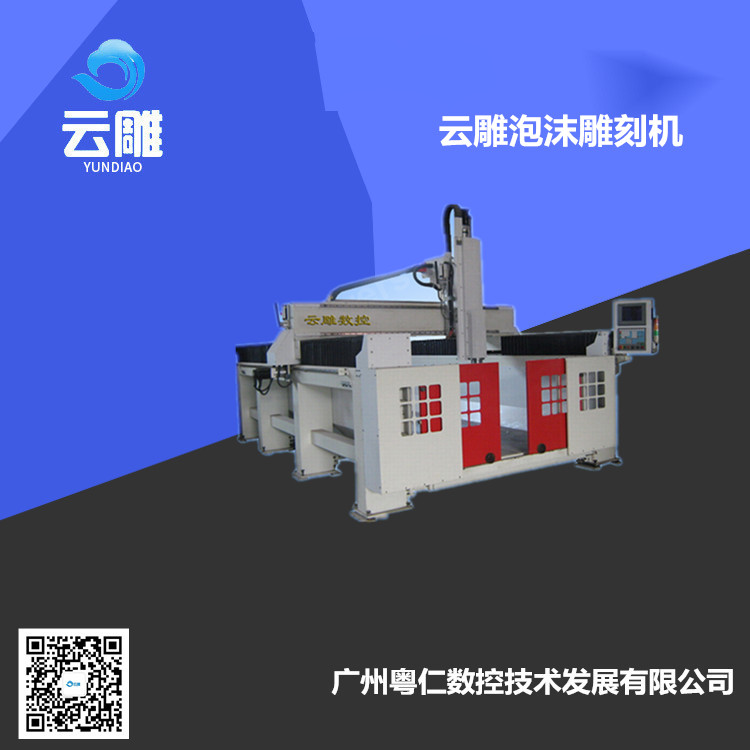

云雕大型泡沫雕刻机系统设计方案

一、系统说明
佛山市粤云智控智能技术有限公司是一家专业设计、制造、销售、培训和售后服务于一体的综合性数控机械企业,其主要产品有泡沫雕刻机、五轴加工中心以及石材雕刻机等产品。
根据贵单位需求,需要一台大型泡沫加工中心产品来进行大型汽车模型等产品的雕刻,结合我厂实际情况也具备生产该设备的经验,也有类似成功案例。下面就我公司(云雕)泡沫雕刻机进行说明。
二、产品介绍
1:雕刻材料,云雕泡沫雕刻机可对木材、泡沫、亚克力、塑料、铝铜等材料进行雕刻、镂空、切割等功能。
2:系统采用三轴联动,可对汽车模型、汽车生产工具、高铁模型、航空器模型、卫浴类产品,水槽、洗手盆、浴缸等产品进行三轴雕刻。
3:专业数控系统,由于雕刻机比较大型,加工雕刻工件时间也比较长,所以此次报价选择了台湾新代数控系统,该系统具备断点续接,磨损补偿以及优化算法,提高加工精度同时保证长时间加工的精准度及加工速度。

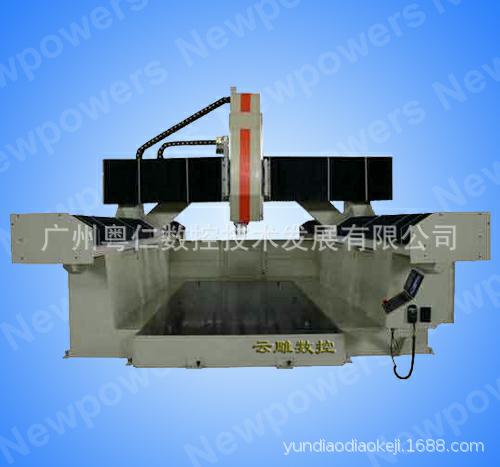

三、机床结构:
(1)龙门采用铸造结构,经退火时效处理,其优点是不易变形,且刚性够强。
(2)工作台面采用铸造工作台,厚度超过45毫米,经CNC精加工,保证平整度和刚性需求。
(3)机架结构采用300×300×15毫米厚的方通焊接而成,经退火热处理,经大型数控五面加工中心加工成型,保证了加工精度、结构刚性,长久使用不易变形。
(4)加工高度的有效形成在1300毫米,滑台采用铸件,经CNC加工中心进行精加工。
(5)机床结构重量23吨左右。
四、5:电气部分
(1)主轴电机采用风冷9KW自动换刀主轴,加工泡沫功率够大,转速恰当,加工出来产品光滑,由于采用了BT40结构,可以安放比较大的铣刀,加工效率事半功倍。
(2)伺服马达,伺服马达在数控系统是非常关键的主要配件,它关系到加工雕刻速度和精度,该方案我们选用了日本安川伺服电机,其优点是动力强劲,精度高,转速高等系统优点,结果就是加工速度快,加工产品精度高其结果就是效率高盈利快。
(3)数控系统,一套稳定雕刻机产品,是否稳定数控系统也是关键选配件,该组件关系到长时间加工的稳定性,恶劣环境适应性、加工方式优化算法以及精准度等。该方案我们选用台湾新代产品,该系统在中国应用比较广泛,口碑比较好,性价比优势明显。
五、传动配件
1. 齿条齿轴,采用了德国品牌研磨齿条,精度高,2模结构速度更快捷。
2. 减速机,采用了日本星宝行星减速机,国际知名品牌,值得信赖,用户认同度高。
3. 导轨滑块,该系统们采用了台湾上银直线导轨,Y X轴采用50MM,Z轴采用32.法兰盘结构。其优势是精度高,稳定性能优越。
4. 丝杠采用台湾上银品牌50丝杠,稳定性能较好,精度高。

以上配置,可雕刻大型汽车汽车模型、航空飞机、高铁模型、石英石水槽、浴缸模具。配件均采用国际最为先进的知名品牌(日本安川伺服电机、台湾新代品牌数控系统)
