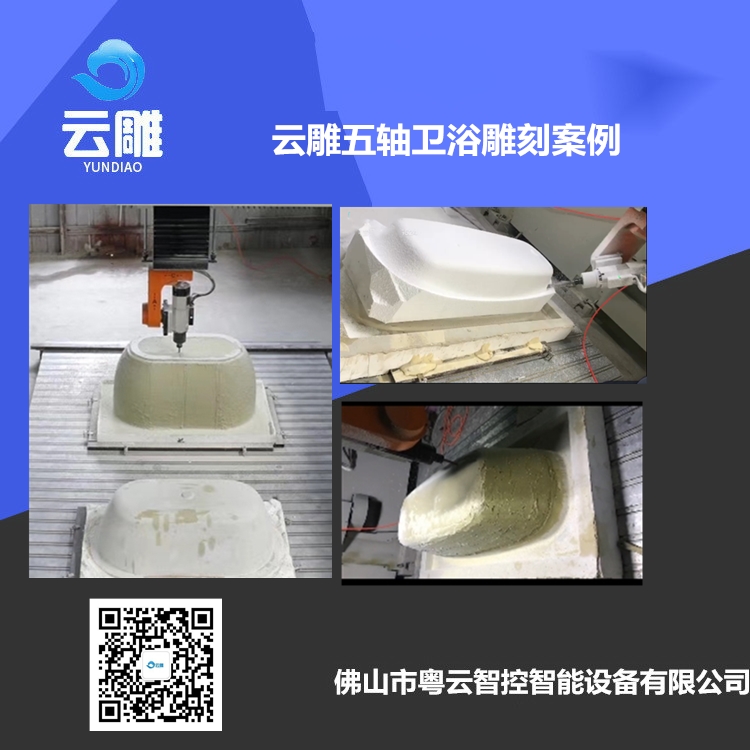

云雕YD-2020卫浴模具雕刻机配置清单及系统说明


一:机床加工参数
数控机床基础是机架,机架钢性强度关系到整台机器运行的稳定性。机床配置必须要有一定的合理性。床身结构设计、用材用料、加工精度的达标以否,直接影响机床的加工速度、加工精度以及加工稳定性等诸多变量。云雕团队此次提供的卫浴雕刻机设计方案将严格按照CNC机床组装加工工艺的标准进行严谨设计、选料、组装,确保在床身刚性、焊接处理、机台结构以及精密加工等环节进行严格把关,确保该设备各方面均达到贵单位验收标准。

规格说明 单位 说明
1 床身工作台尺寸(Y轴*X轴*Z轴)备注:整个机器外结构尺寸。機架、鈑金 mm 4100*2200*1200
2 X轴(宽方向)有效加工行程。 mm 2000
3 Y轴(长方向)有效加工行程。 mm 4000
4 Z轴(上下方向:有效加工形成 mm 1100
5 加工速度:X轴30米/分钟,Y轴45米/分钟,Z轴15米/分钟,空行速度:X轴60米/分钟,Y轴80米/分钟,Z轴20米/分钟, 米/分钟 空跑和加工参数
6 重型床身,机架采用方通钢结构焊接,厚度12毫米,方通采用200×200和300×300方管焊接后,粗加工后经过震动时效处理,经退火后最后CNC精密加工,机床加工精度误差不超过0.03毫米 处理方法 焊接后热处理
7 加工精度0.08毫米,重复定位精度0.05毫米 毫米 加工重复定精度
二:机械传动结构配置
机床的传动机构在整个机台中的作用是不言而喻,他关系到整个机床的运行速度、操作的稳定性以及加工精度等。减速机精度出现问题,整体加工质量将大打折扣、导轨丝杠质量关系到整个机床的精度及稳定性,滑块和导轨精度不高,加工出产品不能达标,甚至导致整个机器直接罢工。丝杠精度也关系到加工精度,此环节精密度不高,加工产品也不符合要求,照样达不到客户对产品的要求。
1 日本星宝减速机,法兰直径130,精密级别6弧分 减速比 1:10
2 三轴(X Y Z)均采用台湾TBI高精密滚轴丝杠,Y轴采用40直径丝杠,X轴、Z轴均采用32丝杠。螺距导程10 高精密 高强度丝杠
3 导轨 台湾上银高强度导轨滑块,带法兰结构30MM。 高强度 导轨滑块

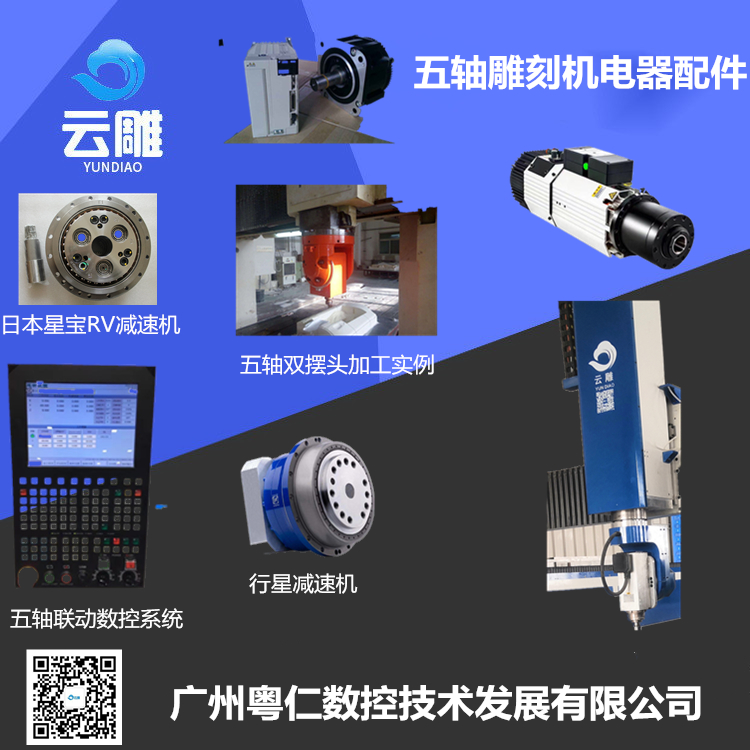

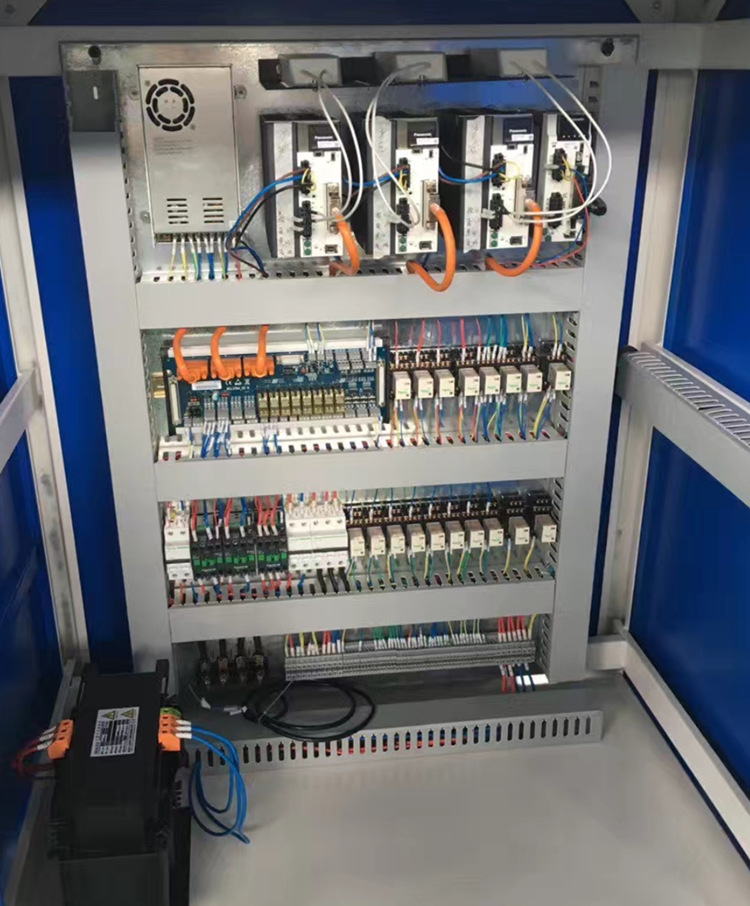

三:CNC系统及电器配置

任何机床都离不开高性能的电器配置,电器部分配置合理,加工效力事半功倍,配置不合理可能会直接导致加工产品不合格,速度慢效率低,投资回报率不成比例等众多缺陷。云雕这次设计全面考虑了机台的加工速度,所以配置了1300瓦大功率伺服电机及9000大功率恒扭矩电主轴,在加工速度有伺服电机解决确保高效够扭力,设计加工速度可达到每分钟30米以上,扭力达到10个NM以上.电主轴采用的9000瓦恒扭矩大功率主轴,该主轴可连接30直径的金刚砂刀头进行大功率切削,大打提高了加工效率,主轴采用的是多级轴承,转速可在6000转到24000之间可调,根据不同的雕刻材料调整不同转速,将加工质量和加工效果都进行相应提高。为配合加工精密度,在系统选择上也做了精心安排,此次方案采用性能稳定,用户口碑好的,专业且稳定的台湾宝元系统,该系统三轴联动,加工厂品光滑、精准且快捷。
1 台湾宝元CNC数控系统,该系统采用三轴联动的专业数控系统,台湾宝元品牌是模具雕刻行业的知名品牌,系统采用精密高效算法,对模具雕刻行业具有特殊功效,雕刻加工的模具产品精度高,速度快,等综合优势。 1
2 X /Y轴均采用日本安川伺服电机,该伺服电机使用的是总线架构,互动传输数据快,响应灵敏度高,三轴联动灵活高效,加工速度快,精密度高等综合优势,高端机床均采用该伺服电机及驱动器。

1300瓦/2套

3 Z轴均采用日本安川伺服电机具备刹车结构,防止停电下坠影响加工精度。该伺服电机使用的是总线架构,互动传输数据快,响应灵敏度高,三轴联动灵活高效,加工速度快,精密度高等综合优势,高端机床均采用该伺服电机。 1300/1套
4 X Y Z轴均采用日本安川配套伺服驱动器,该驱动器算法精准,反应灵敏,三轴配合精度度高。 3
5 意大利大功率7500W电主轴 1
6 台湾台达变频器9000矢量变频器 1

四:其他雕刻机配件
雕刻机附件在机床整体配套里面也是重要一环,作为用户,机床出现问题,有可能就是一个小小配件出了纰漏,导致系统暂时停摆不能工作,作为客户来讲是非常重要的,毕竟客户不会如此专业,选择好细小环节的配件,对于一台机床的稳定性也是至关重要的,本次设计本公司就将关系到机器稳定的相关配件做了精心选择,确保不会因配件不合理导致机器出现瘫痪。在系统方不上也进行了详细安排,三轴导轨、丝杠、滑块都进行了防护及保护装置。拖链电缆采用高柔超软。滚轴丝杠螺母和滑块采用自动注油等措施,确保配件保护机床的有效性。
1 三轴防尘(防水、防灰尘、防油脂) 1
2 轴承座(含交接轴承) 2
3 轴承支撑座 2
4 高柔带屏蔽电线电缆 1
5 尼龙拖链 1
6 自动注油 1
7 防护罩(三轴防尘) 1
8 全自动手摇轮 1
9 自动对刀仪器 1
10 主轴冷却水泵 1
11 真空泵转换器 1
12 油路、气路 1
13 维修工具 1
按以上配置属于高端配置,数控系统、电机、驱动以及减速机均采用进口高端品牌,其特点是加工速度快、精度高,性能稳定。
