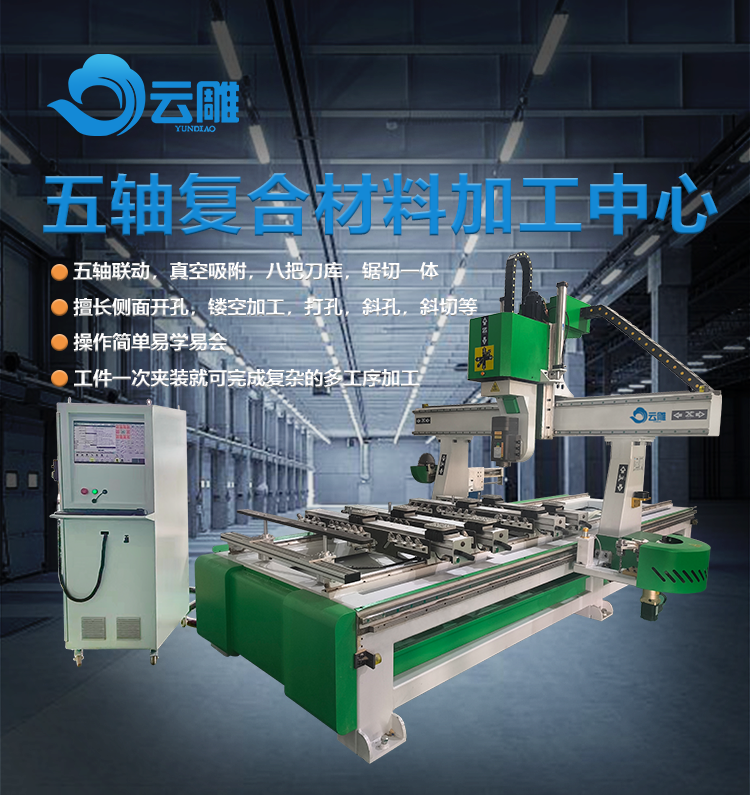

五轴复合材料加工设备，碳纤维吸塑加工中心特点

碳纤维复合材料因其高强度、轻量化和耐腐蚀等特性，广泛应用于航空航天、汽车、能源等领域。然而，其

各向异性、硬度高、易分层等特点对加工工艺提出了高要求。五轴数控切割机在加工这类材料时展现出显著

优势，具体如下：

1. 复杂几何形状的高精度加工

多轴联动能力：五轴机床通过X、Y、Z线性轴及两个旋转轴（如A/B或B/C轴）的联动，可实现刀具对工

件的多角度切割，无需多次装夹即可完成复杂曲面（如机翼蒙皮、螺旋桨叶片等）的加工，避免重复定

位误差。

减少分层风险：通过优化刀具切入角度和切削路径，降低切削力对材料层间结合的影响，减少碳纤维的

分层和毛边问题。

2. 加工效率提升

单次装夹完成多面加工：传统三轴机床需多次调整工件位置，而五轴机床通过旋转工作台或刀具头，可一

次性完成多角度切割，节省装夹时间约30%-50%。

高速切削兼容性：五轴机床通常配备高刚性结构和高速主轴（如20,000-40,000 RPM），结合碳纤维专用刀

具（金刚石涂层或PCD刀具），可实现高效切削，缩短加工周期。

3. 材料利用率优化

智能路径规划：五轴CAM软件可生成优化切割路径，减少空行程和材料浪费，尤其对高成本的碳纤维预浸料或3D编织

材料，材料利用率提升可达10%-20%。

嵌套加工能力：通过动态调整工件姿态，最大化利用板材面积，减少边角料。

4. 加工质量与表面完整性

切削力控制：五轴加工可通过调整刀具接触角度，使切削力更均匀分布，减少局部应力集中导致的纤维撕裂或基体损伤。

高表面光洁度：多轴联动可实现刀具始终沿最佳切削方向运动，避免阶梯状刀痕，表面粗糙度（Ra）可控制在0.8μm以

下，减少后续抛光需求。

5. 适应先进制造需求

自动化集成：五轴机床可与自动化上下料系统、在线检测（如激光扫描）集成，实现无人化生产，适合大批量或高一致性

要求的场景（如新能源汽车电池箱体）。

支持复合材料叠层加工：针对碳纤维/环氧树脂叠层结构，五轴可精确控制切割深度，避免损伤底层材料。

6. 经济性与长期效益

降低综合成本：虽然五轴设备初期投资较高，但其高精度和效率可减少废品率（典型碳纤维部件废品成本可达数千美元），

长期收益显著。

设计自由度提升：支持更复杂的轻量化结构设计，推动产品创新（如一体化成型部件替代传统拼接结构）。

应用场景示例

航空航天：飞机襟翼、发动机叶片等复杂曲面零件。

新能源汽车：电池包壳体、底盘结构件的高效切割。

体育器材：自行车车架、高尔夫球杆的精密成型。

总结

五轴数控切割机通过多自由度运动控制、智能路径优化和高速加工能力，解决了碳纤维复合材料加工中的精度、效率和损伤控制

难题，是高性能复合材料制造的核心装备。对于追求轻量化、高附加值产品的行业，其技术优势可显著提升竞争力和经济效益。
